09 / 11非标齿轮的特色在于其高度定制化设计、灵活适配复杂工况、材质工艺创新以及多功能集成能力,这些特点使其成为解决非标准化传动需求的理想方案。以下是具体分析:
一、参数与结构:突破标准限制,实现精准适配
1.非标准参数设计
非标齿轮的核心参数(如模数、齿数、压力角、齿宽)不局限于国标系列,可根据设备空间、传动比、负载需求灵活调整。例如:
微型设备:采用小模数齿轮(如模数0.5以下),满足紧凑空间需求;
重载设备:使用大模数齿轮(如模数10以上),提升承载能力;
特殊传动比:通过非标齿数组合实现非整数传动比,优化运动控制。
2.异形结构定制
非标齿轮可突破传统渐开线齿形,采用非渐开线齿、圆弧齿等特殊齿形,或设计特殊螺旋角、整体形态(如带轴齿轮、扇形齿轮、组合齿轮),以适配:
紧凑空间:如机器人关节中的扇形齿轮;
特殊传动方向:如交错轴传动中的斜齿轮;
复合功能:如同时实现传动与定位的齿轮凸轮组合件。
二、材质与工艺:针对工况优化,强化性能表现
1.特殊材料选择
根据工作环境选择耐高温、耐腐蚀、轻量化或高强度的材料:
高温环境:采用高温合金(如镍基合金),确保齿轮在500℃以上稳定运行;
食品机械:使用不锈钢或工程塑料,满足卫生和耐腐蚀要求;
轻量化需求:选用铝合金或钛合金,降低设备重量(如航天设备)。
2.创新工艺应用
通过渗碳淬火、表面喷涂、3D打印等工艺提升性能:
耐磨性:渗碳淬火使齿面硬度达HRC58-62,延长使用寿命;
耐腐蚀性:表面喷涂陶瓷或聚合物涂层,适应潮湿或化学环境;
复杂结构制造:3D打印技术实现一体化成型,减少装配误差(如异形齿轮、内部流道齿轮)。
三、精度与成本:平衡性能与经济性
1.精度分级灵活
根据传动精度需求定制加工等级,从低精度粗糙传动到高精度伺服传动均可实现:
农机齿轮:侧重耐用性,采用较低精度等级以降低成本;
精密仪器齿轮:要求低噪声、高平稳性,采用高精度等级(如ISO 5级)。
2.小批量生产优势
非标齿轮无需依赖大规模量产模具,可通过数控铣齿、线切割等单件或小批量加工方式快速交付,满足:
科研设备:快速迭代原型设计;
样机试制:降低试制成本;
老旧设备维修:替换已停产的标准齿轮。
四、功能集成:简化系统,提升效率
1.多功能一体化设计
齿轮可与其他结构(如凸轮、花键、法兰、传感器安装座)一体化加工,实现“传动+定位+检测”等复合功能:
自动化设备:齿轮凸轮组合件同步完成传动与分度动作,减少零件数量;
智能装备:集成传感器的齿轮可实时监测温度、振动等参数,实现预测性维护。
2.优化复杂传动系统
在多轴联动、变传动比、空间受限的传动链中,非标设计可简化结构:
替代多组标准齿轮:用一套组合齿轮实现多级传动,降低设备体积;
提升传动效率:通过优化齿形和润滑设计,减少能量损失。
五、应用场景:填补标准空白,服务小众需求
非标齿轮为非标准化主机设备(如专用机床、自动化生产线、特种工程机械)提供专属传动部件,填补通用齿轮的适配空白。例如:
医疗设备:定制微型齿轮传动系统,实现高精度药物输送;
新能源领域:为风力发电机设计耐疲劳、低噪声的齿轮箱;
航空航天:制造轻量化、高可靠性的齿轮组件,适应极端环境。
2025

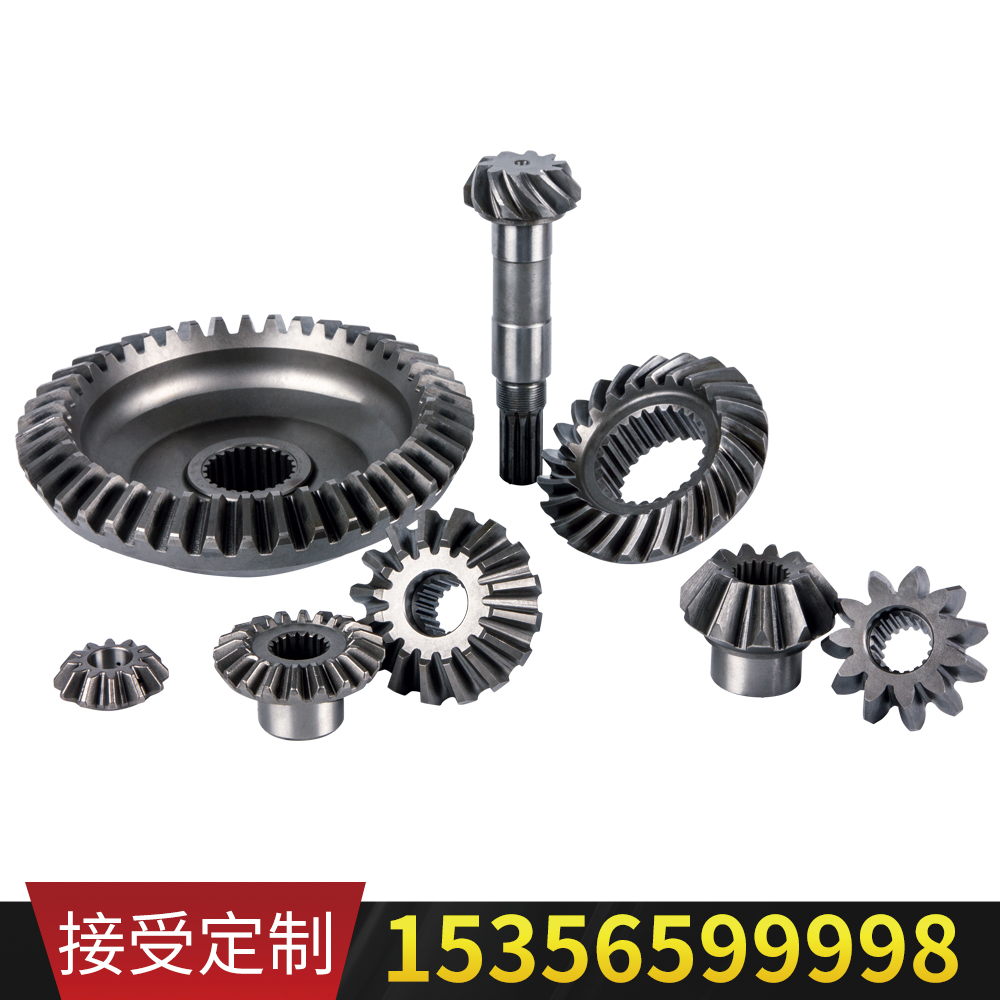

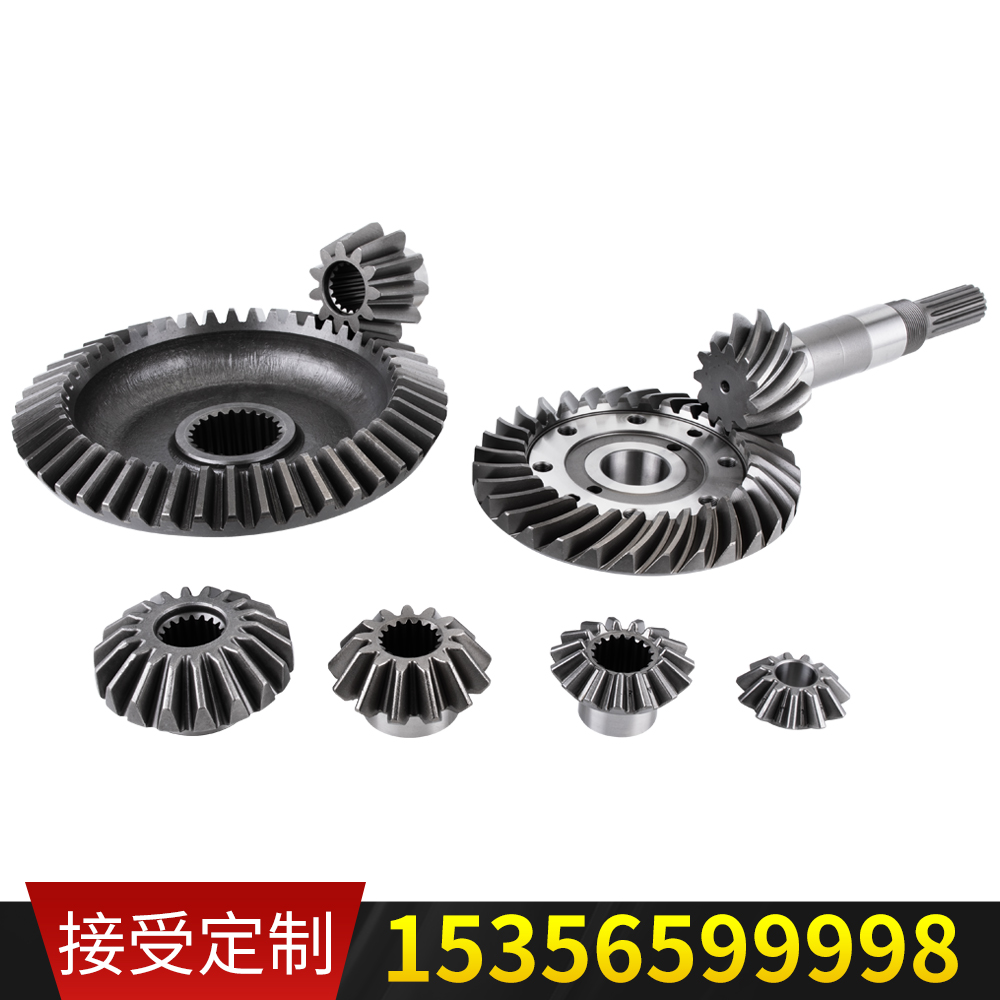

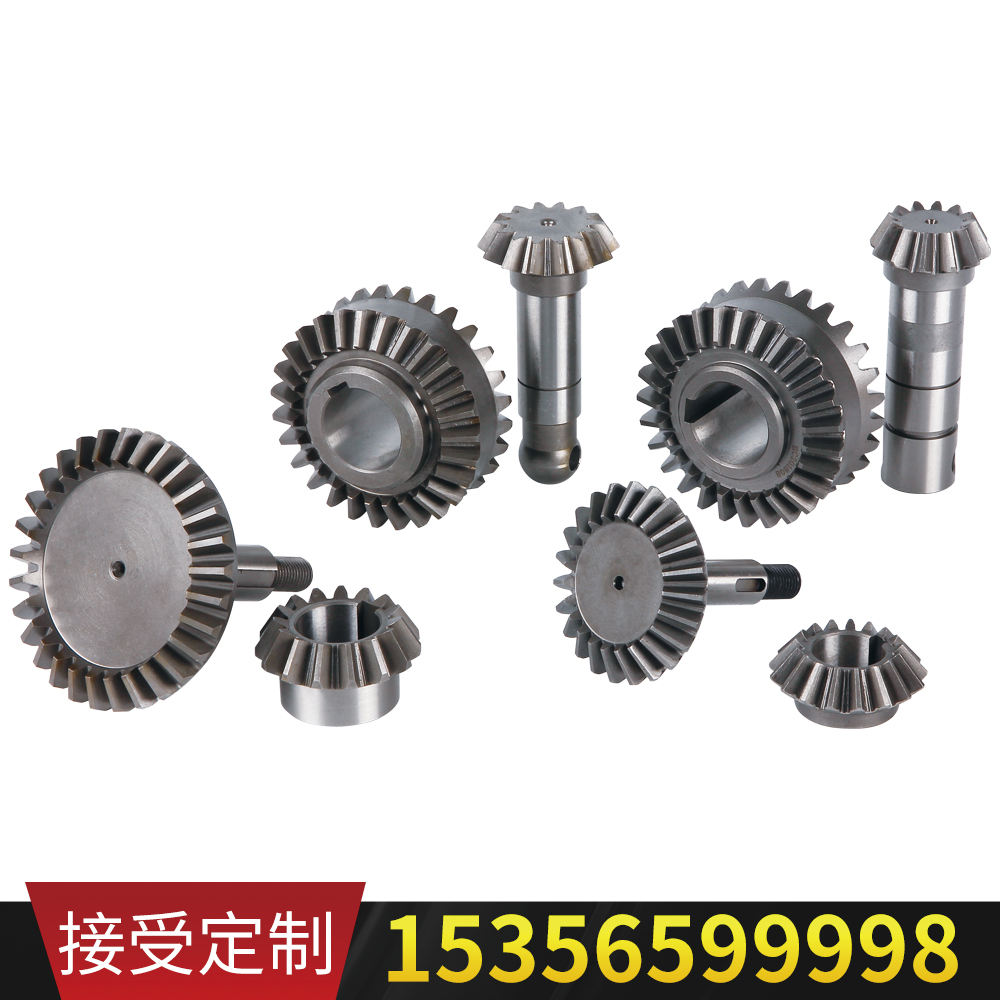

09 / 10平面直伞齿轮在机械传动中具有多方面显著优势,其核心价值体现在低成本、高效率、易维护三大维度,具体分析如下:
一、成本优势:制造与安装门槛低,综合成本可控
1.加工简便,设备投入少
直伞齿轮无需复杂曲面加工或螺旋角调整,普通滚齿机、刨齿机即可完成加工。中小批量生产时工序少、周期短,甚至可通过铸造毛坯直接成型(如农业机械场景),材料利用率高。相较于螺旋伞齿轮需专用铣齿机、磨齿机,直伞齿轮的加工设备投入可降低30%-50%,备件生产效率提升50%以上。
2.安装要求宽松,装配成本低
直伞齿轮对两轴的同轴度、平行度误差容忍度较高,轻微安装偏差不会显著影响传动稳定性,装配时无需高精度定位工具。这一特性使其在空间受限或对精度要求不高的场景(如手摇钻、小型机床)中成为首选,进一步压缩了装配成本。
二、传动效率:低速场景下接近平行轴齿轮水平
1.高效率,能量损耗低

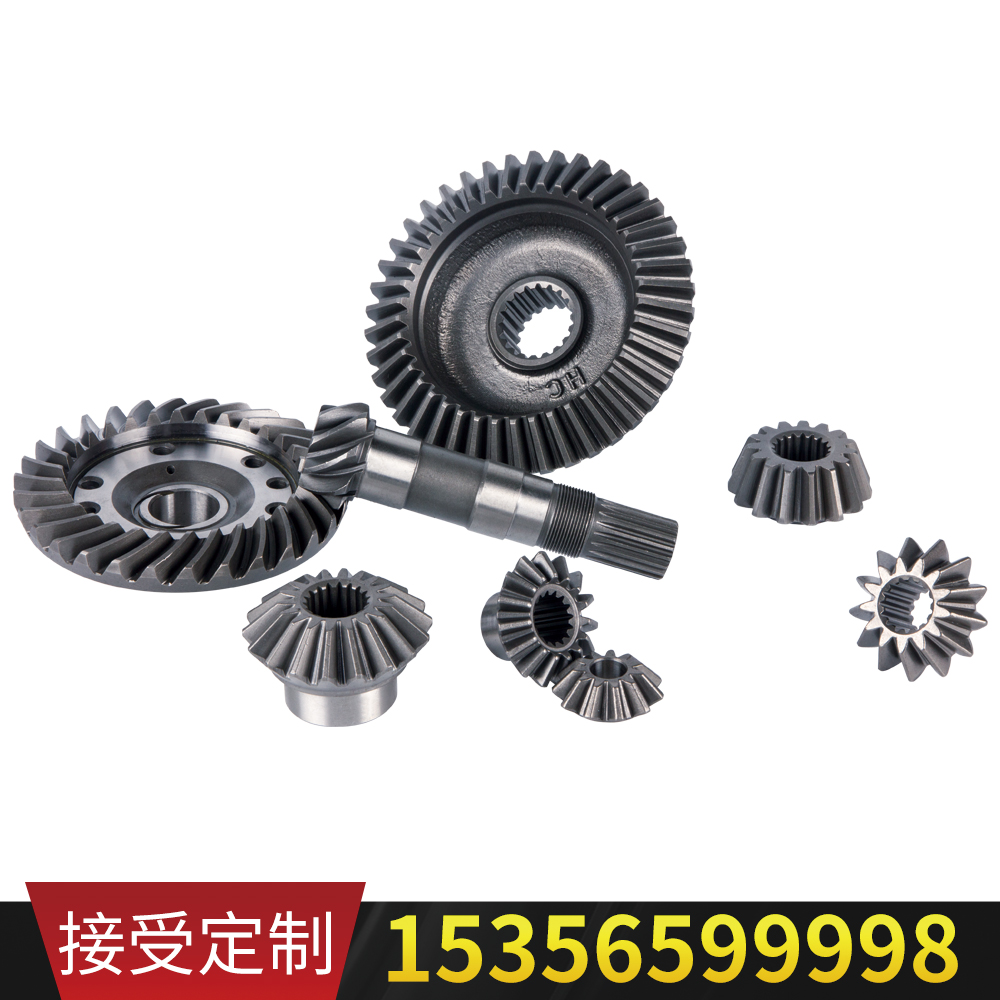

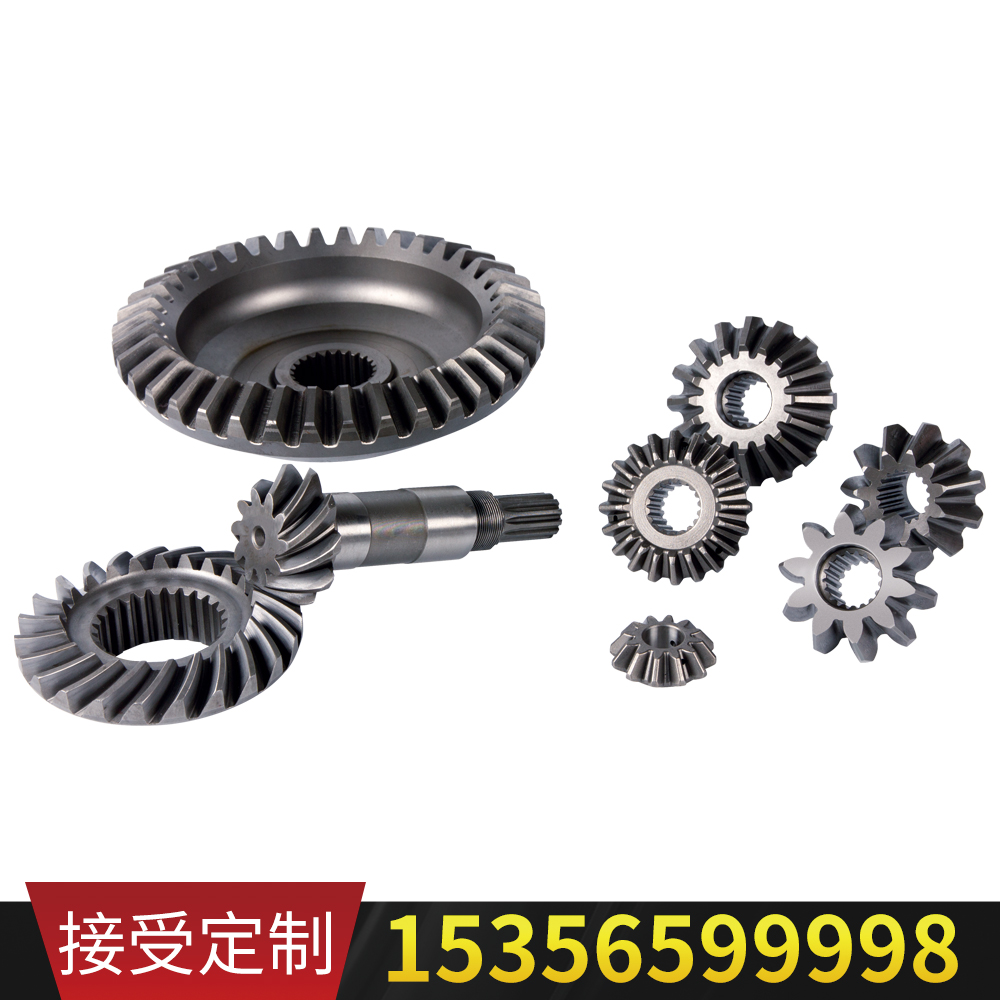

在低速、轻载至中载工况下,直伞齿轮的啮合滑动摩擦较小,传动效率可达94%-97%,接近平行轴直齿轮的效率水平。例如,汽车差速器中采用直伞齿轮,可将发动机动力精准分配至驱动轮,避免轮胎打滑现象,同时降低传动系统能量损耗。
2.齿根强度高,承载能力适中
直线齿廓设计减少了应力集中,齿根强度较高,适合中等载荷场景。尽管其接触线较短且存在冲击载荷,长期承载能力略低于螺旋伞齿轮,但在农业机械、矿山辅助设备等低速重载场景中仍表现稳定。例如,矿山破碎机主传动齿轮副采用优化设计的直伞齿轮,单齿承载能力可达150kN,连续运转3000小时未出现点蚀现象。
三、维护便捷性:结构简单,环境适应性强
1.易拆卸更换,备件通用性强
直伞齿轮结构简单,齿面磨损或损坏后易于拆卸更换,备件通用性强(标准模数的直伞齿轮易采购),维修周期短。例如,联合收割机脱粒滚筒驱动装置采用的直伞齿轮副,经过400小时田间试验后,齿面磨损量不超过0.03mm,且可通过调整齿侧间隙补偿微小变形,延长使用寿命。
2.耐恶劣工况,维护成本低
直伞齿轮对粉尘、油污等恶劣工况耐受性较好,无需复杂润滑系统(普通齿轮油即可满足需求),适合户外或无人值守设备。例如,港口起重机驱动装置采用直伞齿轮箱,相比传统蜗轮蜗杆机构,安装空间节省40%,整机高度降低1.2米,且在泥浆飞溅环境下仍能保持稳定润滑,连续工作寿命超过8000小时。
2025

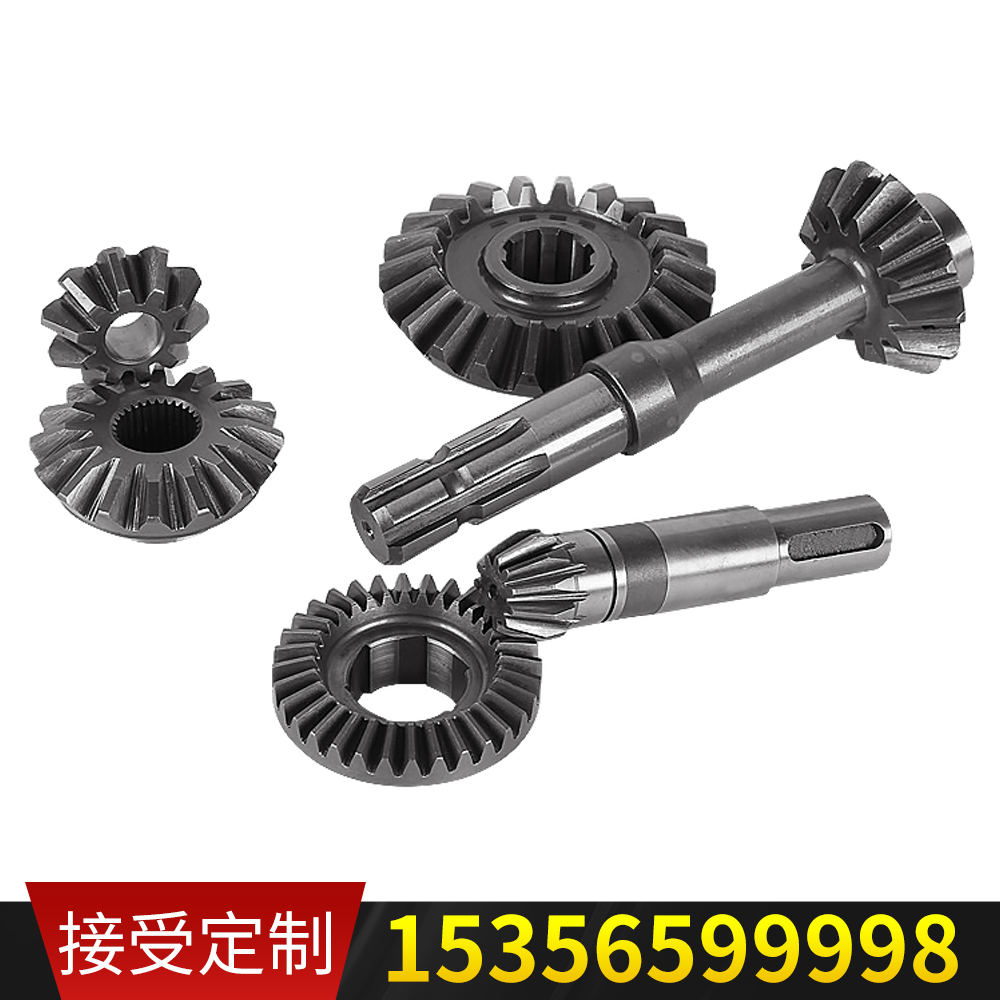

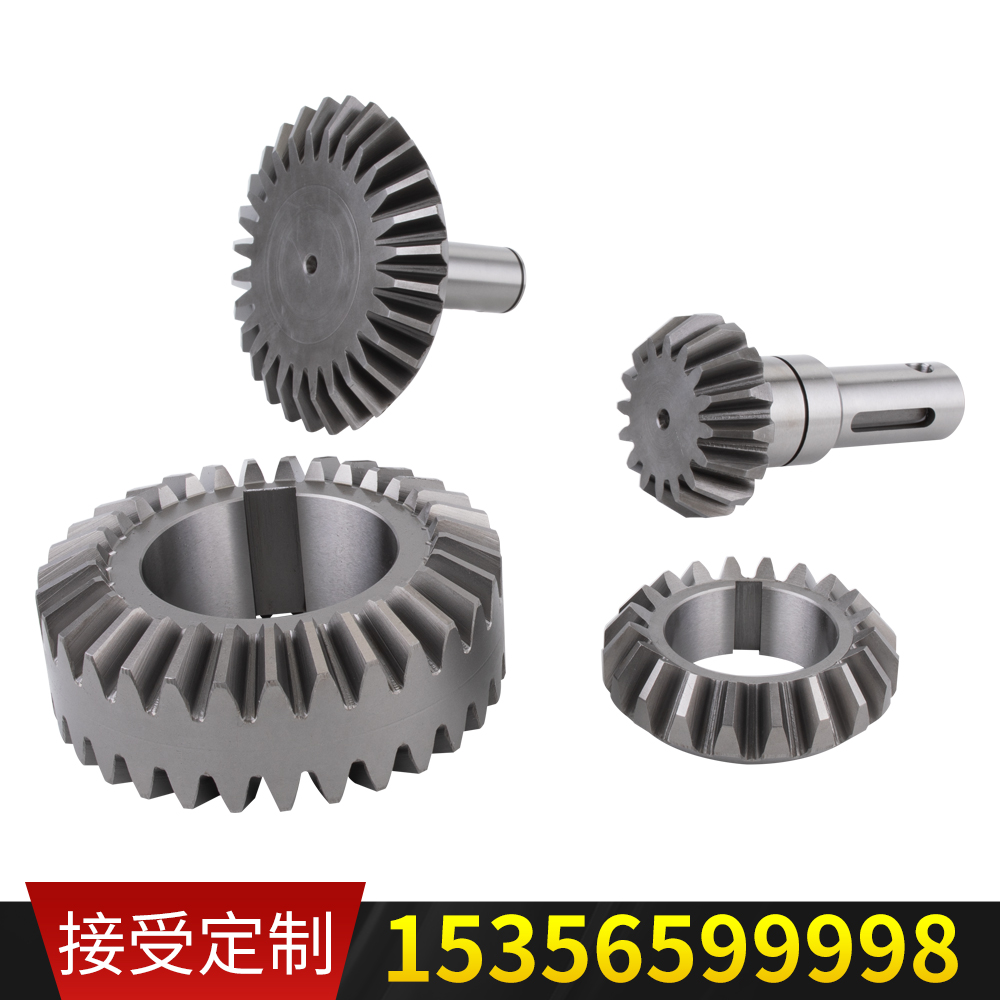

09 / 09直伞齿轮(直齿锥齿轮)的优势远不止于“稳定”,其核心价值体现在结构特性、传动性能、经济性、应用场景适配性等多维度,具体分析如下:
一、结构特性:设计简洁,加工与安装门槛低
1.齿形直观,加工成本低
直伞齿轮的齿面为直齿,沿圆锥母线方向排列,几何形状简单,无需复杂的螺旋角调整。普通铣床、滚齿机即可完成加工,刀具成本和工艺复杂度显著低于斜伞齿轮或螺旋伞齿轮,适合中小批量生产或精度要求不高的场景。
2.安装定位清晰,装配难度小
齿向为直线,啮合时定位基准明确,对中性要求低于螺旋伞齿轮,装配过程中无需精密校准轴向位置,可降低设备调试时间和人工成本。
二、传动性能:稳定与效率的平衡
1.瞬时传动比恒定,运动精准
啮合时齿面接触线为直线,能保证传动比稳定,适用于对运动同步性要求较高的场合(如机床进给机构、轻型机械传动)。
2.传动效率高,能量损耗低

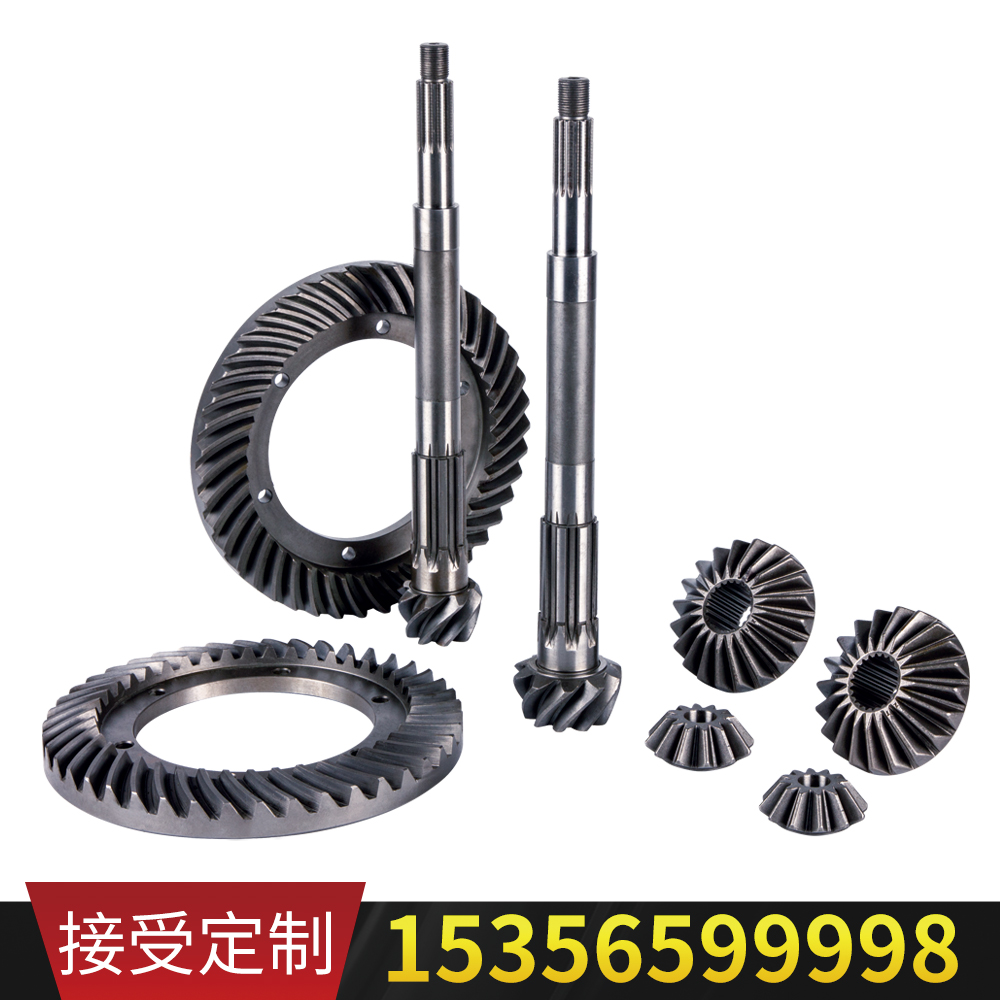

齿间滑动摩擦小,且无螺旋伞齿轮的轴向力,理想工况下传动效率可达 94%-98%,接近螺旋伞齿轮水平。例如,在汽车后桥传动中,直伞齿轮可高效传递动力,减少能量损耗。
3.轴向力小,简化轴系设计
啮合时主要产生径向力和圆周力,轴向力几乎可忽略,降低了对轴承的轴向承载要求,延长了轴承寿命,同时简化了轴系结构设计。
三、经济性:低成本与长寿命的双重优势
1.原材料节省,制造成本低
齿形设计简单,加工过程中材料利用率高,且刀具磨损慢,综合制造成本低于斜伞齿轮或螺旋伞齿轮。
2.耐磨性强,使用寿命长
齿面接触均匀,磨损分布合理,在合理润滑条件下,使用寿命可达 8-10年(普通伞齿轮约3-5年),降低了设备全生命周期维护成本。
四、应用场景适配性:精准匹配低速轻载需求
1.低速轻载场景的优选
直伞齿轮的齿面接触面积较小,啮合时冲击和噪音相对较大(尤其在高速运转时),因此更适合转速 低于1000转/分钟、传递功率较小的场合,例如:汽车后桥传动(部分轻型车辆):高效传递动力至车轮,结构紧凑。
机床进给机构:精准控制工作台移动,满足加工精度要求。

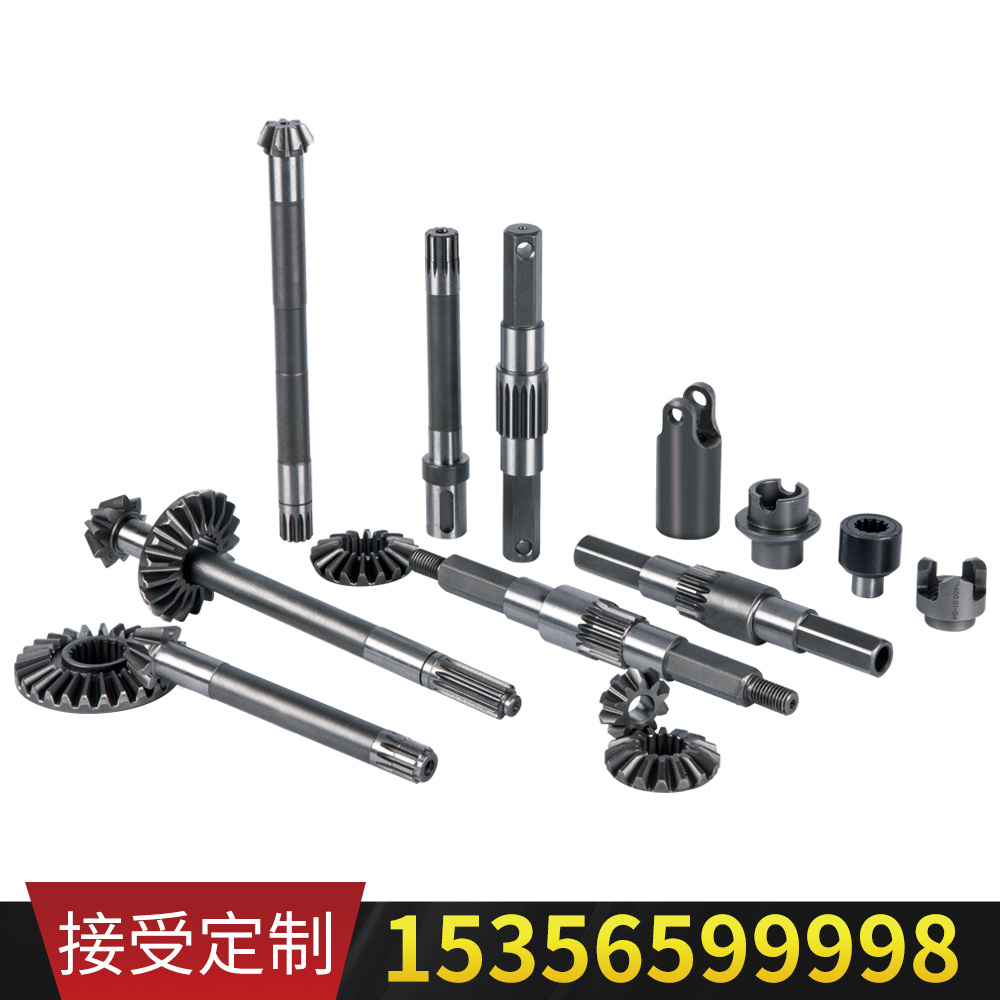

农业机械(如拖拉机变速箱):适应恶劣工况,成本低廉。
手动工具(如齿轮式千斤顶):通过简单机械结构实现大力矩输出。
2.空间受限场景的灵活应用
直伞齿轮可实现两相交轴(通常为90°)之间的动力传递,适用于管道布局复杂或空间紧凑的场景。例如,在立式管道阀门中,直伞齿轮可将水平操作力转为垂直启闭力,确保阀门精准调节。
2025
09 / 08一、定义与分类
1.标准齿轮的界定
标准齿轮需满足以下条件:
模数、压力角、齿顶高系数、顶隙系数为标准值;
分度圆齿厚等于齿槽宽;
齿形为标准渐开线。
2.非标齿轮的判定
若上述参数中任意一项不符合标准,或存在特殊结构(如变位齿轮、凸台直齿轮、非对称齿形等),即被归类为非标齿轮。例如:
凸台直齿轮:在普通直齿轮基础上增加凸台结构,增强轴向定位能力,适用于高精度定位系统(如机械手、分拣系统);
螺旋锥齿轮:齿面呈锥形,适用于相交轴传动(如矿山机械、风电设备);
小齿数齿轮(如14-16齿):用于紧凑型传动装置(如玩具、精密仪器)。
二、设计特点与优势
1.定制化参数设计
模数与齿数:根据负载需求选择非标模数(如1.5/2/3以外的值),或通过变位系数优化齿形接触强度;
材料选择:常用合金钢(如45#钢)、不锈钢、铝合金等,兼顾强度与耐腐蚀性;
结构优化:
凸台设计:提升高速运转时的稳定性与抗偏载能力;
高频淬火工艺:增强齿面硬度,延长使用寿命;
轻量化设计:采用铝合金或尼龙材质,降低设备整体重量。
2.性能优势
高精度传动:通过精确建模与有限元分析,减少传动误差(如凸台直齿轮定位精度可达±0.01mm);
高承载能力:凸台结构增强齿轮刚性,适用于大扭矩传动(如矿山破碎机主传动);
低噪音运行:斜齿轮或螺旋锥齿轮的齿面接触线较长,传动平稳,噪音低于75dB;
维护便捷:结构简单,易于更换,适合长期连续运行的自动化设备。
三、典型应用场景
1.非标自动化设备
高精度定位系统:机械手、传送带、分拣系统等对运动控制精度要求极高的场景;
复杂节拍控制:频繁启停或负载变化的工况(如自动化仓库提升机);
有限空间设计:紧凑型结构节省空间,同时保持高效传动(如小型食品加工机内部齿轮)。
2.重载与特种传动
工程机械:螺旋锥齿轮用于动力传输系统,传递数万牛·米扭矩;
航空航天:定制化齿轮满足极端环境下的可靠性要求;
医疗设备:15齿微型齿轮用于精密相机镜头对焦机构,提供精确传动比。
3.消费电子与玩具
电动玩具车:7齿驱动齿轮实现有限空间内的高效传动;
家用电器:洗衣机旋转齿轮、微波炉转盘驱动齿轮等。
四、加工工艺与质量控制
1.加工流程
设计与分析:通过CAD建模与有限元分析优化齿形;
材料准备:切割、锻造或铸造坯料,预留加工余量;
齿形加工:
滚齿:高效加工外齿轮,适用于硬质合金刀具;
插齿:适合内齿轮及小模数齿轮;
磨齿:淬硬后精加工,提高齿面精度(如C3级丝杠定位精度±0.005mm/300mm);
表面处理:淬火、回火、渗碳淬火或镀层处理(如镀硬铬、镀镍磷合金)。
2.质量检测
尺寸精度:使用卡尺、千分尺或三坐标测量仪检测模数、齿厚等参数;
齿形精度:通过齿轮测量中心检测齿形误差、齿向误差;
表面质量:显微镜检查齿面裂纹、气孔等缺陷。
